BSG1K037G
BSG1K037G光儲V2G一體化模塊采用獨立風道設計，功率部分與外界環境隔離，可靠性高。模塊采用SiC功率器件，能量轉換效率高，功率密度高；模塊直流電壓范圍極寬，滿足儲能電流及動力電池充放電需求。可廣泛應用于目的地V2G充電、戶用光儲充等場景。
產品特點
高效節能
超高效率：全SiC設計，轉換效率97.2%
噪聲極低：低噪模式噪聲<45dB
01
安全可靠
獨立風道設計：模塊功率部分封閉式設計，不受外界環境影響，可靠性高。
高頻變壓器隔離：保障雙向變換模塊的高可靠性
02
智能便捷
一體集成：3端口設計，預留光伏及電池接口，可便捷集成
為戶用光儲充V2G一體機
維護簡單：側面便捷維護風扇
03
廣泛適配
寬交流側電壓范圍：260Vac～530Vac，適應各種電網
寬直流側電壓范圍：150Vdc~1000Vdc，適配各種動力電池及儲能電池
04
應用場景

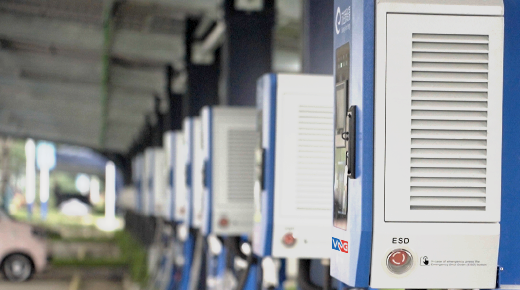

目的地V2G充電樁
家用V2G儲充一體機

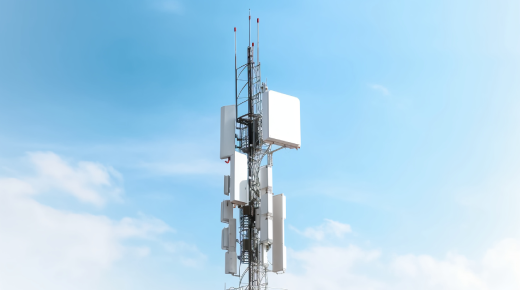

基站儲能
參數規格
基本參數
整流模式
逆變模式
工作環境
其他參數
BSG1K037G
基本參數
交流輸入（整流）
260Vac~530Vac， 3L+N+PE
直流輸出（整流）
150Vdc～1000Vdc
直流輸入（逆變）
150Vdc～1000Vdc， 300Vdc～1000Vdc滿功率運行
交流輸出（逆變）
180Vac～530Vac， 3L+N+PE
轉換效率
峰值效率97.2%
模塊尺寸
530mm（高） ×369mm（寬） ×105mm（深）
是否隔離
是
整流模式
輸入電壓范圍
260Vac~530Vac， 3L+N+PE
額定電壓
380Vac/400Vac/480Vac
頻率范圍
50Hz/60Hz
功率因數
≥0.99 （滿載輸出）
電流失真度THD
≤3% （50%～100%輸出功率）
輸出電壓范圍
150Vdc～1000Vdc
額定功率
11KW
電流范圍
0~36.6A
恒功率輸出電壓范圍
300Vdc～1000Vdc
逆變模式
輸入電壓范圍
150Vdc～1000Vdc， 300Vdc～1000Vdc滿功率運行
THD
≤3%
額定功率
11kVA
頻率范圍
50Hz/60Hz
輸出電壓范圍
180Vac～530Vac， 3L+N+PE
工作環境
工作溫度
-40℃～＋55℃， +55℃以上降額使用
相對濕度
5%~95％RH， 無冷凝
海拔高度
≤2000m； 2000m以上需要考慮降額使用
冷卻方式
風冷， 獨立風道散熱
其他參數
整流和逆變模式切換時間（電池測試）
10mS
滿足規范
CE、 TUV、 cULus/TUVus
噪音
＜50dB（常溫） ， ＜45dB（靜音模式）
峰值效率
97.2%
防護等級
IP65（電端子除外）
通信方式
CAN 總線
尺寸
530mm（高） ×369mm（寬） ×105mm（深）
重量
＜20kg
