BEC1K0135G
BEC1K0135G是專為滿足儲能設備、直流微網、退役電池梯次利用的應用而設計的一款雙向直流變換模塊。該模塊可用于連接電池和直流母線，它內置高頻隔離變壓器，采用第三代半導體SiC器件，實現高效率、高功率密度、高擴展能力、電磁輻射和干擾極小、高可靠性等優異性能，是具有國際領先水平的電能變換模塊。
產品特點
高效節能
超高效率：滿載效率高達98.2%，峰值效率高達98.5%
高功率密度： 65.8W/in3 ，節省系統設計空間
01
安全可靠
內置智能放電電路：自動泄放殘留電荷，系統可靠性高
高頻變壓器隔離：保障雙向變換模塊的高可靠性
能量雙向流動：同一模塊實現DC/DC雙向變換功能，潮流方向變化時可平滑過渡
02
智能便捷
全數字化控制：雙DSP設計，高可靠性控制
無損傷熱插拔：即插即用，維護便捷
多模塊并聯：支持最大32個模塊并機，擴容靈活，可適配不
同型號退役電池同時使用
03
廣泛適配
寬輸入電壓范圍：300Vdc～1000Vdc，適應各種等級直流母線
寬輸出電壓范圍：150Vdc~1000Vdc，適配各種動力電池及儲能電池
寬溫度范圍： -40℃～＋75℃ ，適應各種場景應用
獨特三防設計：防鹽霧、防潮、防霉設計，適應各種應用場景
04
應用場景
直流母線微網系統

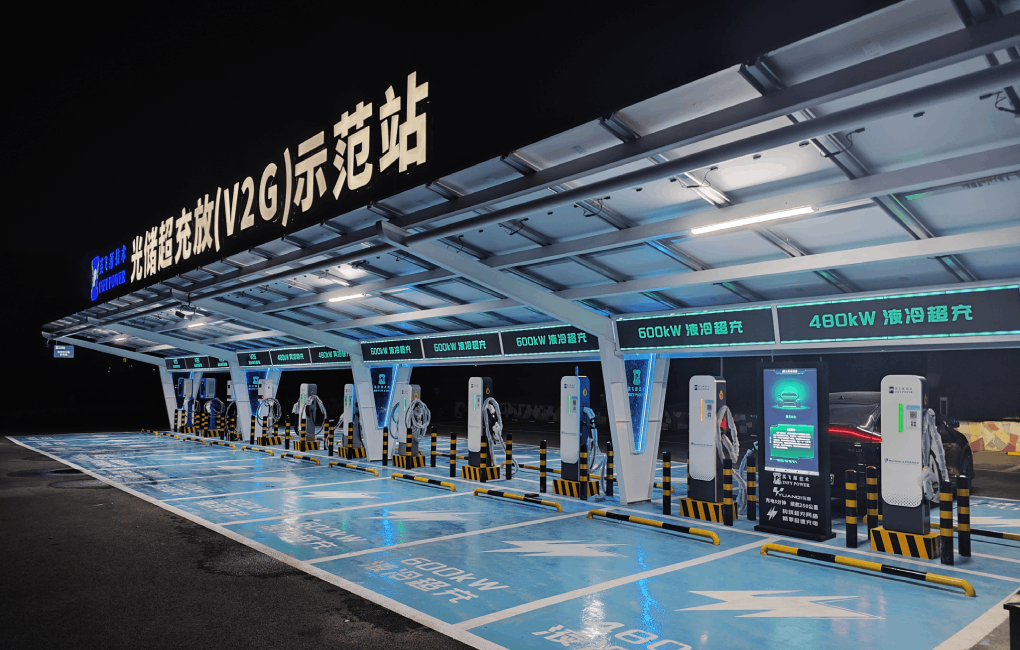

直流母線V2G系統
退役電池梯次利用

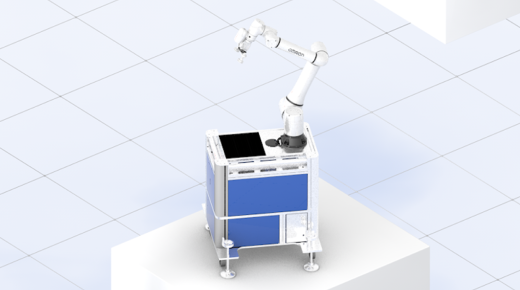

各類生產測試設備
參數規格
基本參數
電池測
母線側
工作環境
其他參數
BEC1K0135G
基本參數
額定功率
40kW
母線側電壓
300Vdc~1000Vdc
電池側電壓
150Vdc~1000Vdc
轉換效率
≥ 98.2%（峰值效率≥ 98.5%）
模塊尺寸
84mm（高） ×300mm（寬） ×395mm（深） （不含把手及端子凸出部分）
是否隔離
是
電池測
輸入輸出功率
40kW（300Vdc~1000Vdc）
電壓范圍
150Vdc~1000Vdc
電流范圍
0~135A
穩壓精度
＜±0.5％
穩流精度
≤±1％（輸出負載20％～100％額定范圍）
效率(滿載)
≥ 98.2%（峰值效率≥ 98.5%）
母線側
穩流精度
≤±1％（輸出負載20％～100％額定范圍）
效率(滿載)
≥ 98.2%（峰值效率≥ 98.5%）
穩壓精度
<±0.5％
額定電流
50A@800V
電流范圍
0~68A
電壓范圍
300Vdc~1000Vdc
輸入輸出功率
40kW（600Vdc~900Vdc）
工作環境
相對濕度
5%~95％RH， 無冷凝
海拔高度
2000m， 2000m以上需要考慮降額使用
冷卻方式
智能風冷
工作溫度
-40℃～＋75℃， +55℃以上降額使用
其他參數
尺寸
84mm（高） ×300mm（寬） ×395mm（深） （不含把手及端子凸出部分）
重量
≤15kg
通信方式
CAN 總線
平均無故障時間（MTBF)
>500,000小時
滿足規范
TUV CE/UL
