REG75020S
REG75020S是采用專利電路設計和創新工藝的直流充電模塊，該模塊易于集成到便攜式充電器，具有恒功率范圍寬、高效率、高功率因數、高功率密度、高可靠性等優點。REG75020S兼單相交流輸入和直流電壓輸入，直流輸出電壓范圍50Vdc到750Vdc，恒功率輸出低至350Vdc，輸出功率為7kW，是具有國際領先水平的充電模塊。
產品特點
高效節能
恒功率電壓范圍寬：350Vdc~750Vdc恒功率輸出
高效率：專利拓撲，全負載范圍高效運行
超低待機功耗：＜8W
01
安全可靠
內置智能放電電路：自動泄放殘留電荷，系統可靠性高
電池防反灌：有效保護電池，同時確保系統可靠安全運行
02
智能便捷
全數字化控制：雙DSP設計，高可靠性控制
便攜式應用設計：易于集成，易于安裝，易于組裝
03
廣泛適配
兼容交直流輸入：滿足各類應用場景
寬輸入電壓范圍：90Vac～280Vac，適應各種電網
寬輸出電壓范圍：50Vdc~750Vdc，適配各類動力電池及儲能電池
寬溫度范圍： -40℃～＋75℃ ，適應各種場景應用
獨特三防設計：防鹽霧、防潮、防霉設計，適應各種應用場景
04
應用場景

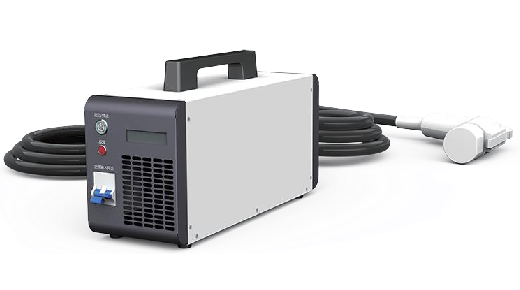

便攜式充電樁
家用充電樁

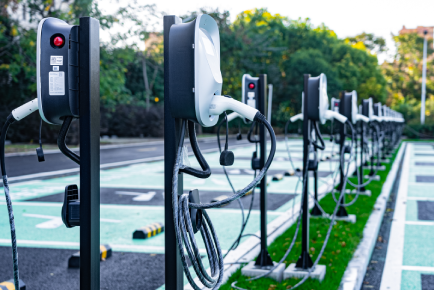

目的地運營充電樁
參數規格
基本參數
交流輸入
直流輸出
工作環境
其他參數
REG75020S
基本參數
輸入電壓范圍
90Vac～280Vac（L+N+PE） ， 100Vdc~400Vdc
輸出電壓范圍
50Vdc~750Vdc， 調壓步進為0.1Vdc
恒功率輸出電壓范圍
350Vdc~750Vdc
輸出功率
7kW
最大輸出電流
20A
尺寸
87mm（高） ×177.5mm（寬） ×385mm（深）
交流輸入
輸入電壓范圍
90Vac～280Vac（L+N+PE） ， 100Vdc~400Vdc
最大輸入電流
<32A
頻率范圍
45Hz～65Hz
功率因數
≥0.99
效率(滿載)
>95%
THD
<5%
直流輸出
穩壓精度
＜±0.5％
穩流精度
≤±1%（輸出負載20％～100％額定范圍）
輸出限流
0.1~20A連續可調
輸出電流
0~20A
恒功率輸出電壓范圍
350Vdc~750Vdc
電壓范圍
50Vdc~750Vdc， 調壓步進為0.1Vdc
輸出功率
7kW
工作環境
工作溫度
<95%RH，無冷凝
海拔高度
2000m，2000m以上需要考慮降額使用
冷卻方式
強迫風冷
工作溫度
40℃～＋75℃， +55℃以上降額使用
其他參數
尺寸
87mm（高） ×177.5mm（寬） ×385mm（深）
重量
≤6kg
通信方式
CAN 總線
平均無故障時間（MTBF)
>500,000小時
滿足規范
GB/T18487、NB/T33001、NB/T33008
