REG75050A
REG75050A是采用專利電路設計和創新工藝的直流充電模塊，具有恒功率電壓范圍寬且不間斷、高效率、高功率因數、高功率密度、電磁輻射和干擾極小、高可靠性等優點，滿足各種電動車的快速充電需求，節能環保效果顯著，達到國際領先水平。
產品特點
高效節能
恒功率電壓范圍寬：600/400/300Vdc~750Vdc恒功率輸出
高效率：專利拓撲，全負載范圍高效運行
超低待機功耗：＜9W
01
安全可靠
內置智能放電電路：自動泄放殘留電荷，系統可靠性高
三相無中線交流輸入：消除中線電流過大的風險，同時降低系統成本
電池防反灌：有效保護電池，同時確保系統可靠安全運行
可靠認證：通過開普、國網電科院的認證
02
智能便捷
全數字化控制：雙DSP設計，高可靠性控制
無損傷熱插拔：即插即用，維護便捷
通用結構外形：同系列模塊外形結構統一，便于升級，同時
節省開發周期
03
廣泛適配
寬輸入電壓范圍：260Vac～530Vac，適應各種電網
寬溫度范圍： -40℃～＋75℃ ，適應各種場景應用
獨特三防設計：防鹽霧、防潮、防霉設計，適應各種應用場景
04
應用場景

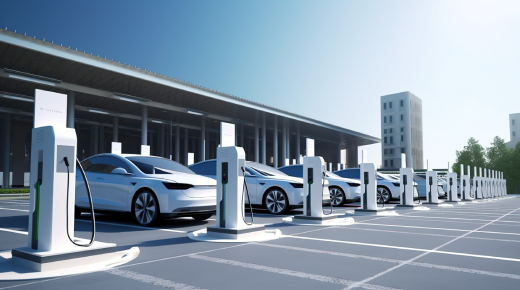

公共場站充電樁

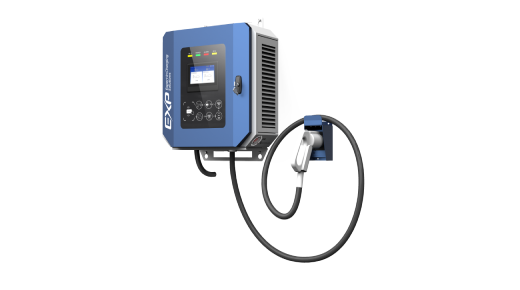

壁掛式充電樁
低壓充電設備
參數規格
基本參數
交流輸入
直流輸出
其他參數
工作環境
REG75050A
基本參數
輸入電壓范圍
260Vac~530Vac， 3L+PE
輸出電壓范圍
50Vdc~750Vdc， 調壓步進為0.1Vdc
恒功率輸出電壓范圍
300Vdc~750Vdc
輸出功率
20kW
最大輸出電流
67A
尺寸
85mm（高） ×226mm（寬） ×395mm（深） （不含把手及端子凸出部分）
交流輸入
輸入電壓范圍
260Vac~530Vac， 3L+PE
最大輸入電流
<37A
頻率范圍
45Hz～65Hz
功率因數
≥0.99
峰值效率
>96%
THD
<5%
直流輸出
穩流精度
≤±1%（輸出負載20％～100％額定范圍）
穩壓精度
＜±0.5％
均流
不平衡度<±5%
輸出限流
0.2~66.7A連續可調
輸出電流
0~67A
恒功率輸出電壓范圍
300Vdc~750Vdc
電壓范圍
50Vdc~750Vdc， 調壓步進為0.1Vdc
輸出功率
20kW
其他參數
滿足規范
GB/T18487、NB/T33001、NB/T33008
平均無故障時間
>500,000小時
通信方式
CAN 總線
重量
≤11kg
尺寸
85mm（高） ×226mm（寬） ×395mm（深） （不含把手及端子凸出部分）
工作環境
工作溫度
-40℃～＋75℃， +55℃以上降額使用
相對濕度
≤95％RH， 無冷凝
海拔高度
2000m， 2000m以上需要考慮降額使用
冷卻方式
強迫風冷
